Typ: |
Leit- Quermarken- und Richtfeuer |
|
|
Intern. Nummer:
|
UF: B1141, OF 1141.1 |
|
ARLHS |
UF:
FED 077, OF FED 078 |
|
Position UF: |
53°32’24'' N / 08°13'01'' E |
|
Position OF: |
53°31’16'' N / 08°13'57'' E |
|
Kennung:
|
Iso WRG 3 s 1,5+(1,5) s |
|
Optik: |
Gürtellinse (150 mm Brennweite) |
|
Bauwerkhöhe:
|
UF: 18,40 m, OF: 44,75 m |
|
Feuerhöhe: |
UF: 16,60 m, OF: 43,25 m |
|
Tragweite: |
weiß 12 sm, rot 9 sm,
grün 8 sm |
|
Sektoren: |
R 346°-348°, W -28°, R -52°,
W -54°, G - 67,5°, W -110°,
G - 152,6°, W ab 152,6 ohne feste Begrenzung im Fahrwasser an der
Backbordseite der Richtfeuerlinie. |
|
Richtfeuerlinie: |
154° Gleichgängig (Tw. 19 sm) |
|
Betriebszeit: |
1962 - |
|
Fotos: |
September 2009 |
|

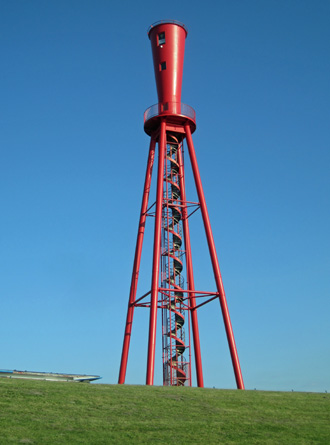

Der rote vierbeiniger Stahlturm, dessen Beine nach oben zusammen
laufen, steht auf der Deichkrone, am südwestlichsten Punkt der

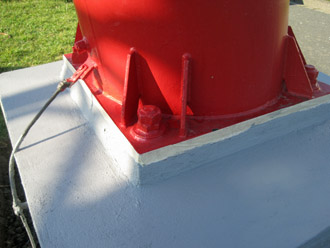

Halbinsel Butjadingen. Der Turm ist auf 4 Pfählen mit einem
Durchmesser von 32 cm und einer Länge von 19,80 m gegründet. Die
Pfähle sind mit Stahlbetonbalken verbunden.

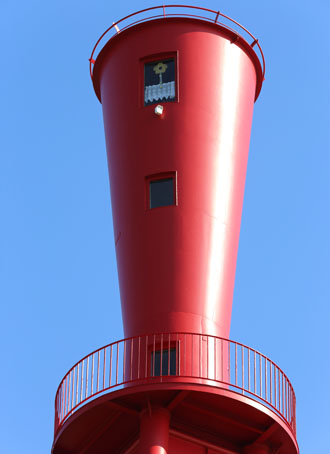

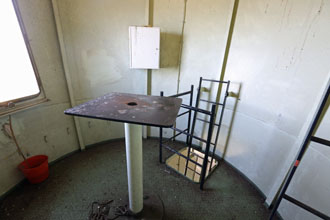

Oben befindet sich eine rote
trichterförmige Laterne mit Galerie.

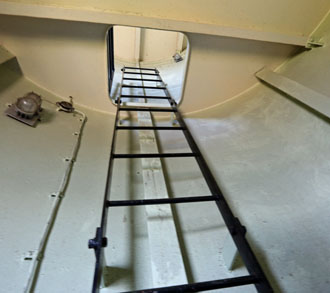

Inmitten des vierbeinigen Gerüstes befindet sich eine offene
Wendeltreppe, die zur Laterne führt Als Lichtquelle dient eine 24 V 250W-Lampe, die eine
Lichtstärke von 170.000 cd erzeugt.

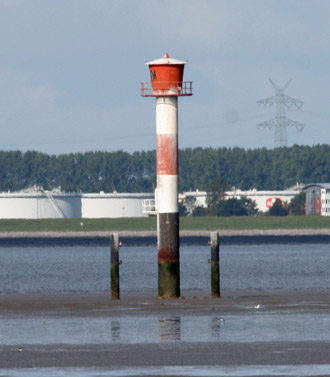

Das dazugehörige Unterfeuer, ein 1,75 m dickes eingespültes Stahlrohr mit
aufgesetzter Laterne und umlaufender Galerie, steht im Solthörner
Watt, 2400 m vom Oberfeuer entfernt. Eine 24 V 250W-Lampe erzeugt
eine Lichtstärke von 83.700 Candela.
Die Richtfeuerlinie Eckwarden dient der Schifffahrt zur Orientierung
im 3. Abschnitt des Jadefahrwassers und übernimmt die Auszeichnung
der Fahrrinne von der Richtfeuerlinie Tossens.
 |
|
